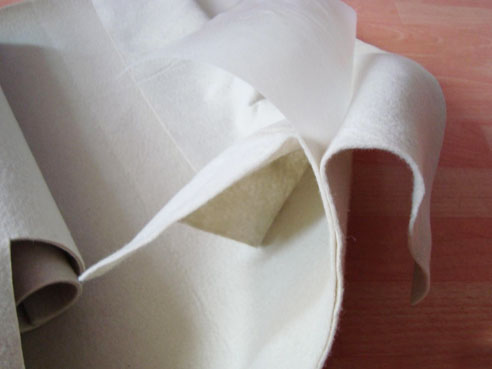

1.复合土工膜的耐静水压原理在复合土工膜两侧压力水头达到一定值后，复合土工膜就会破裂。逐级增加试样两侧水力压养，并保持一定时间，当渗流量急速增加，表示试样受到破坏，也就获得了试样的耐静水压值。

      2.保持复合土工膜的上述压力至少2h，观察渗流管水位变化情况，复合土工膜水位基本稳定(渗流量为0)，则以0.1-0.2mpa，为级差逐级增加压力，每级均保持2h，直至出现渗流量快速增加现象，表明试样已出现破裂，此前压力即作为耐静水压(mpa)。

      3.复合土工膜如只需判定土工膜样品是否达到某一规定耐静水压值，则可直接加压到此压力并保持2h，再判定是符合要求。

      4.复合土工膜每个样品至少测定3个试样，以低值作为样品的耐静水压。

      复合土工膜规格的选择与下垫层平整度、材料允许拉应力、材料弹性模量、铺设范围内的大水头及覆盖层大粒径等有关，其厚度设计除考虑主要由水压力要求的强度外，还需考虑暴露、埋压、气候、使用寿命等应用条件，并按国家现行有关标准的规定确定设计厚度及实际厚度。

      (1)使用须采用埋入式:覆盖厚度不宜小于30cm。复合土工膜广泛应用于水库防渗工程

      (2)整修防渗系统应有:垫层、防渗层、过渡层、保护层组成。

      (3)土体要坚实，避免不均匀沉陷，裂纹，防渗范围内的草皮、树根要。与膜接触面铺设粒径小的沙土或粘土作防护层。

      (4)铺设时土工膜不要拉得太紧，两端埋入土体部分成波纹状较好，特别是与刚性材料锚固时，应留有一定的伸缩量。

      (5)施工时，应避免石块，重物直接砸在土工膜上、好边施工、边铺设膜、边覆盖保护层。
